1、 Введение в систему стальной проволочной шторы

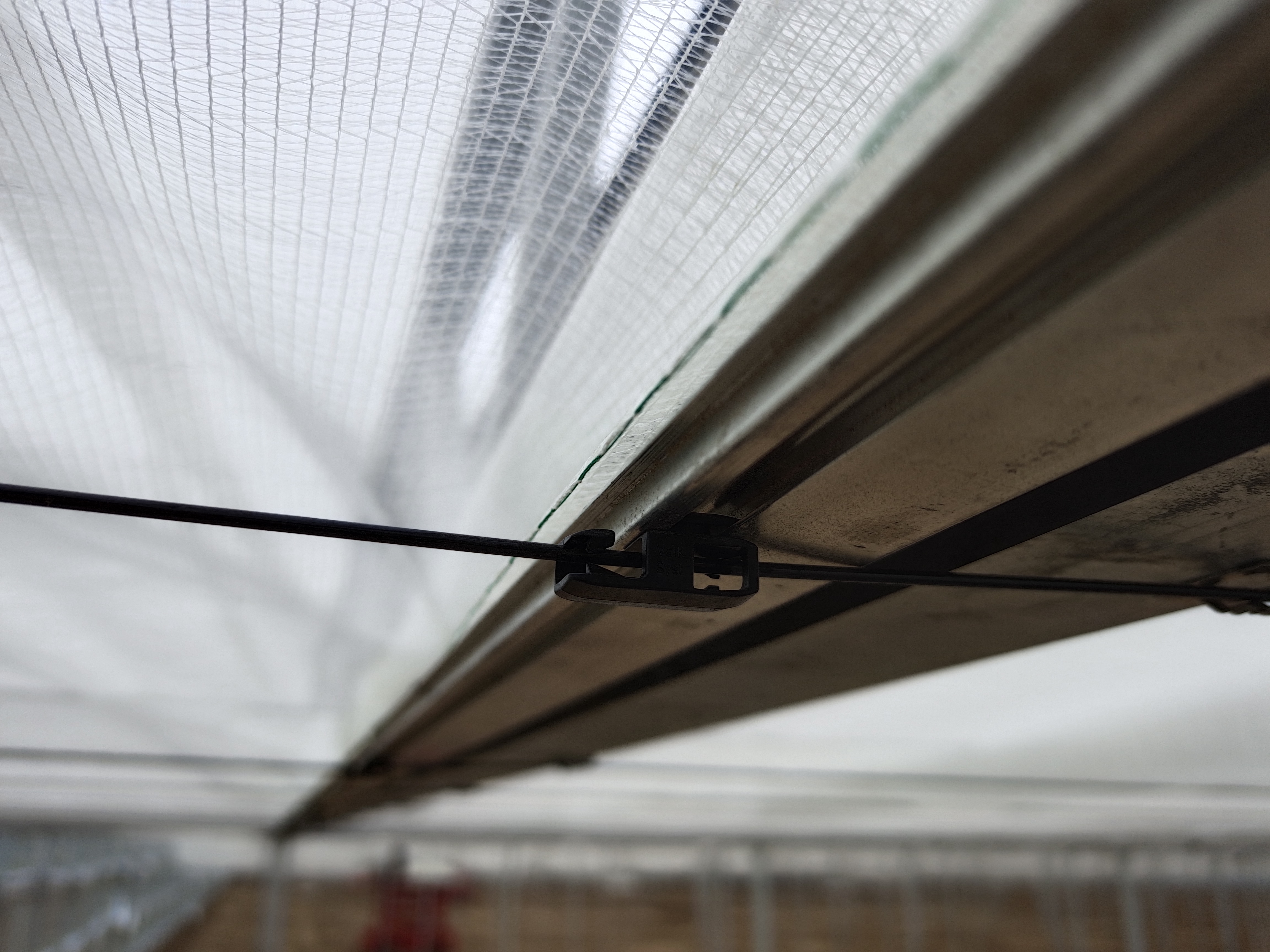

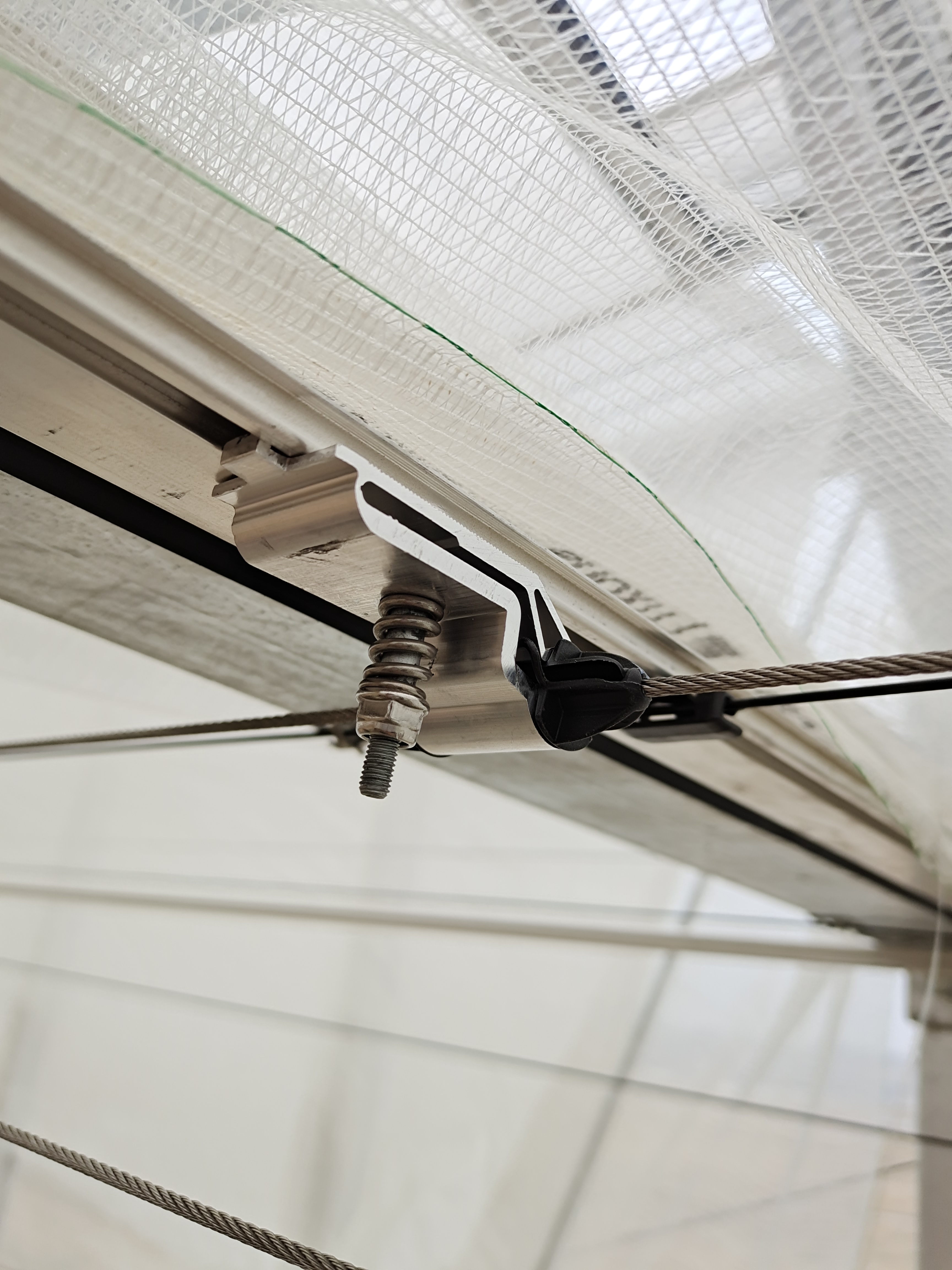

Двигатель замедления приводит в движение стальную проволоку (приводную проволоку), намотанную вокруг него, для совершения линейного возвратно-поступательного движения через приводной вал. Поскольку стальная проволока соединена с профилем приводного края, один конец солнцезащитной сетки закреплен на профиле приводного края, тем самым заставляя солнцезащитную сетку расширяться и втягиваться. Система стальной проволочной шторы относится к гибкой системе, которая более выгодна для затенения с нерегулярными формами и большими штрихами.

2. Принцип передачи и состав системы

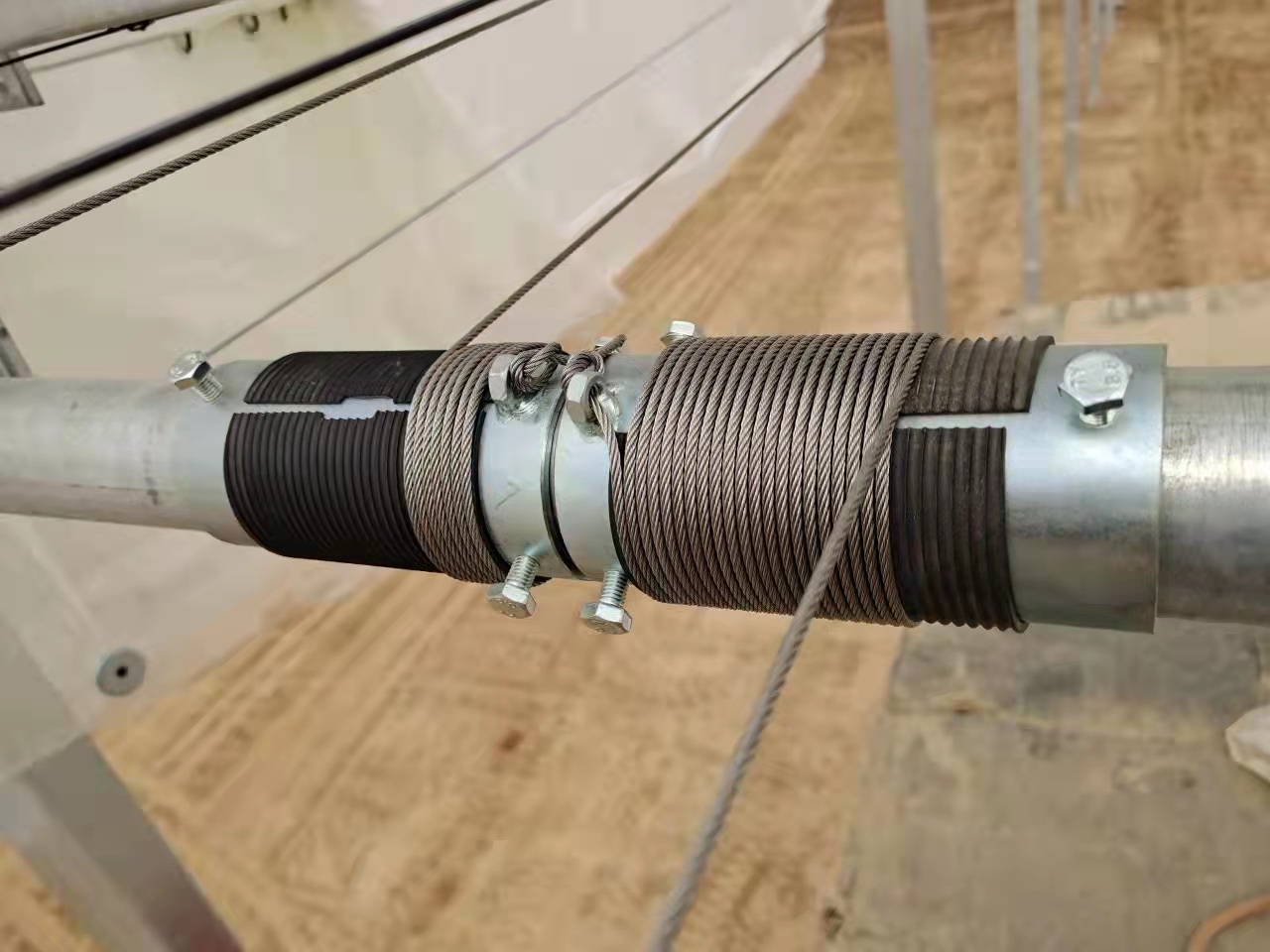

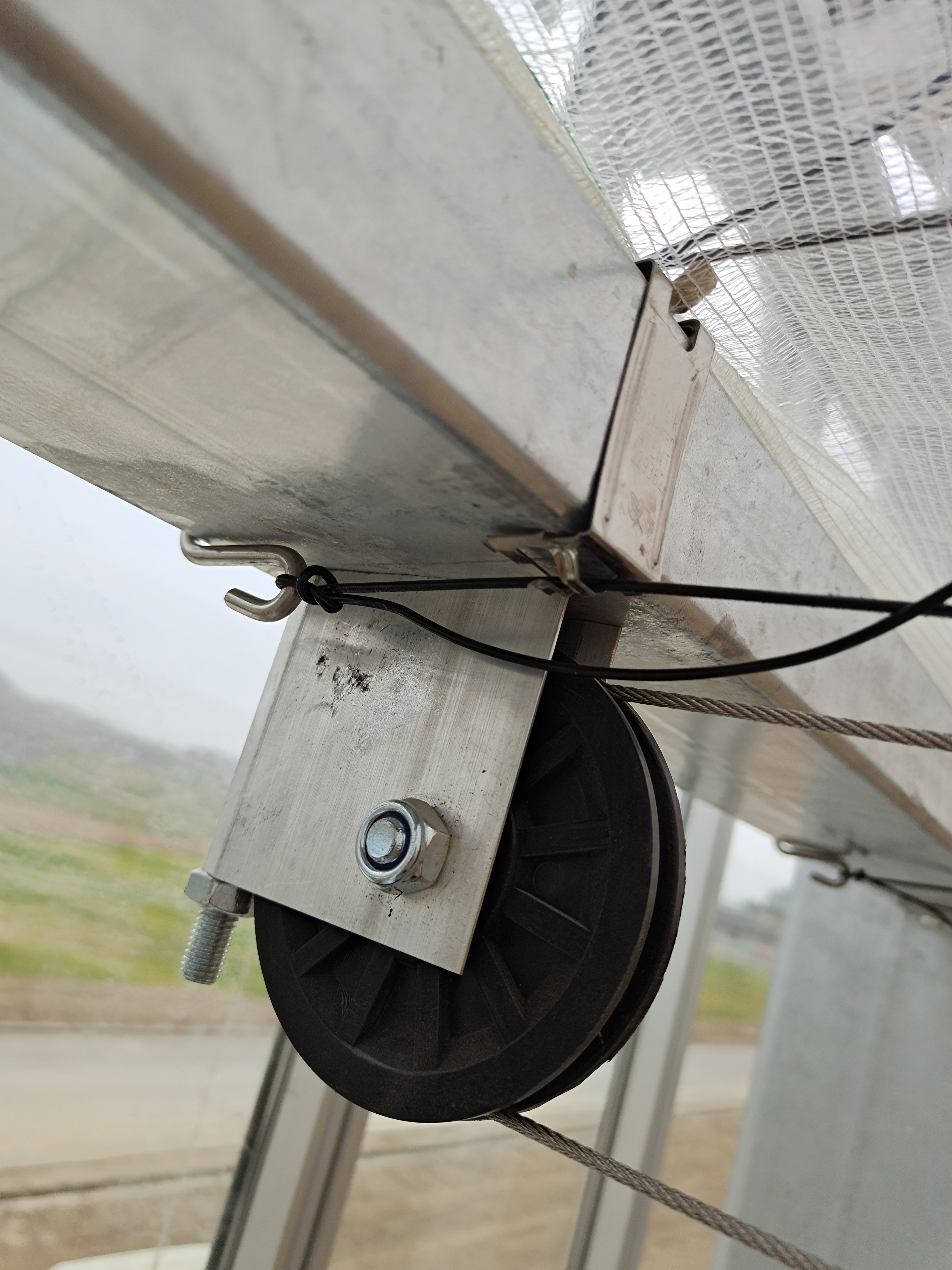

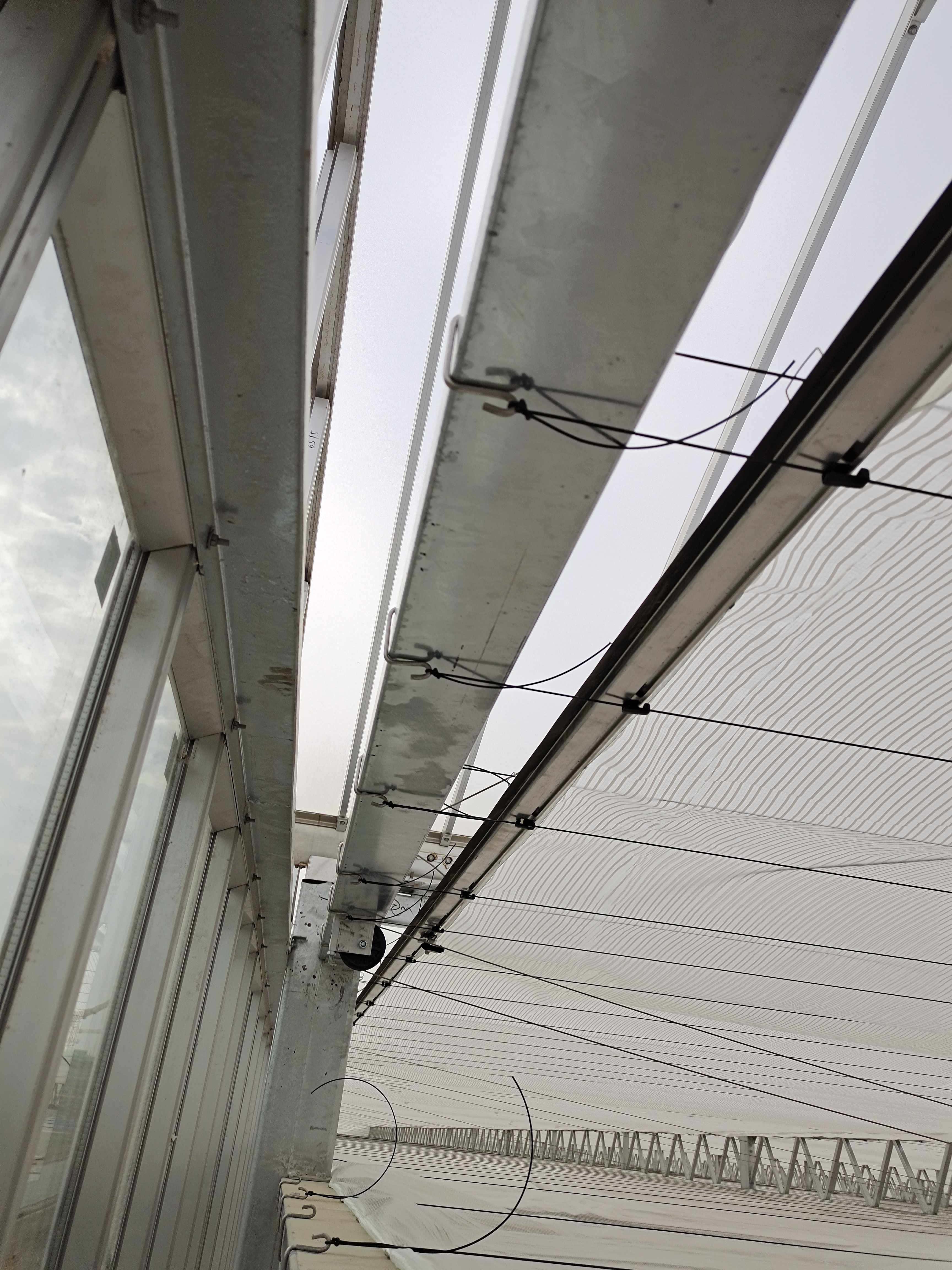

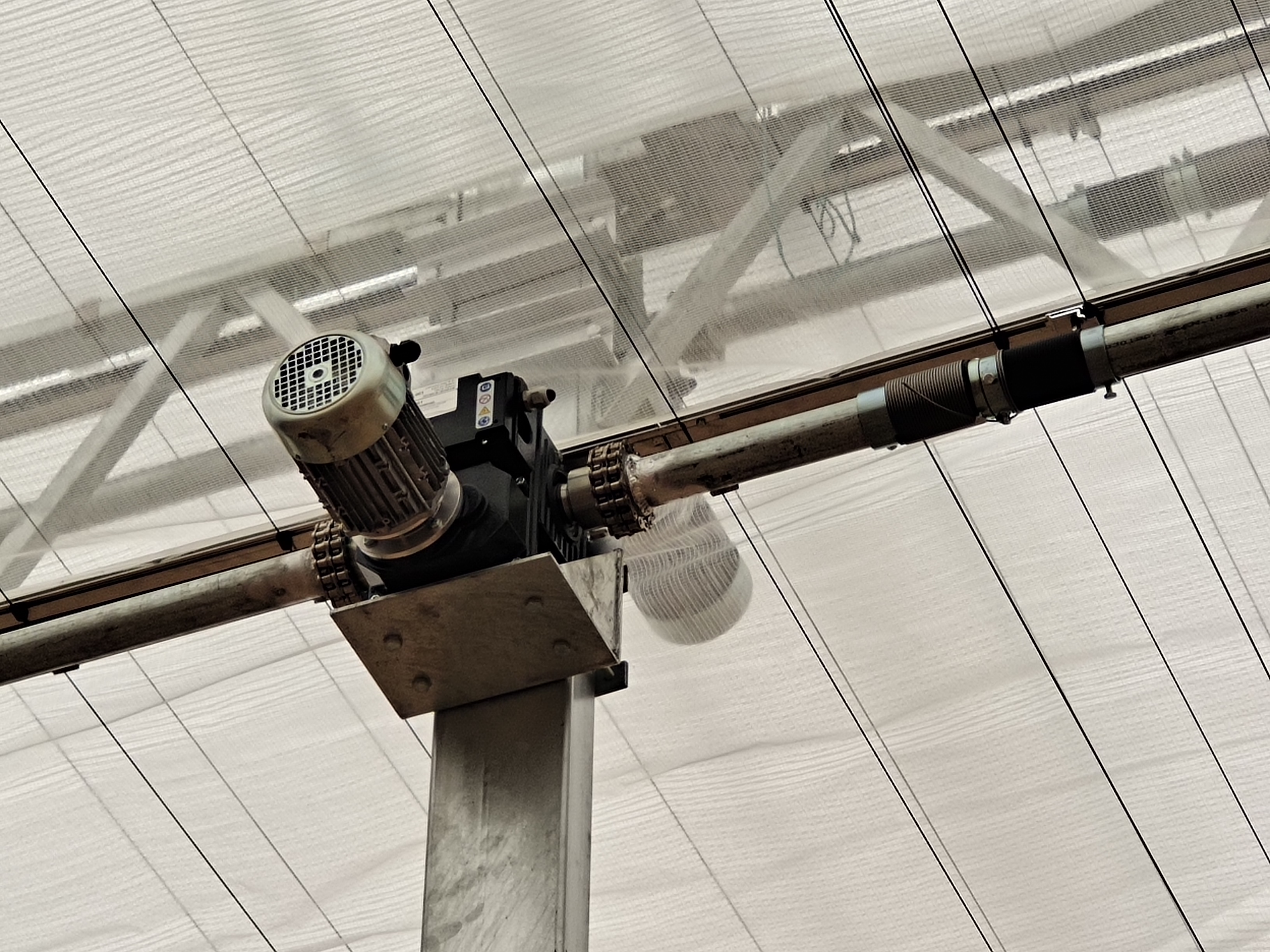

Машина для производства стального троса для штор в основном состоит из редукторного двигателя, приводного вала, намоточного барабана, стального троса, подвижного ползуна, реверсивного колеса, приводного края шторы и других компонентов. Принцип заключается в том, что приводной вал соединен с редукторным двигателем и намоточным барабаном, а стальной трос проходит через два конца реверсивных колес по обе стороны балки шторы, закреплен и обернут вокруг намоточного барабана. Когда выходной вал двигателя замедления вращается, приводной вал приводит в движение намоточный барабан, а вращение намоточного барабана приводит в движение стальной трос. Приводной край экрана соединен со стальным тросом. Поэтому, когда двигатель замедления вращается вперед и назад, приводной край экрана может совершать возвратно-поступательное движение. Когда один конец солнцезащитного козырька закреплен на колонне балки, а другой конец закреплен на приводном крае, соединенном со стальным тросом, солнцезащитный козырек можно развернуть и убрать.
